FIZINĖ SPECIFIKACIJA |
||||||
|
Nominali įtampa Nominali talpa (10 HR) |
12V 150 Ah |
|
||||
|
Matmenys |
Ilgis Plotis Konteinerio aukštis Bendras ūgis |
551 ± 2 mm (21,69 colio) 109 ± 2 mm (4,29 colio) 287 ± 2 mm (11,30 colio) 287 ± 2 mm (11,30 colio) |
||||
|
Svoris |
apytiksliai 44,5 kg ± 3 procentai (98,10 svaro) |
|||||
|
Standartinis terminalas |
Varžto ir veržlės gnybtas Varžto tipas: M6 |
|||||
|
|

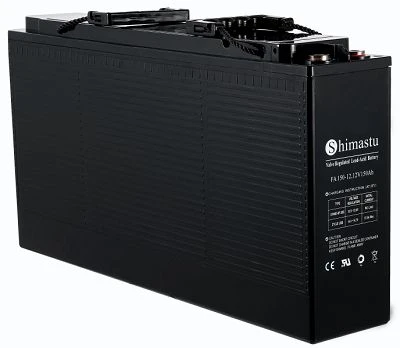

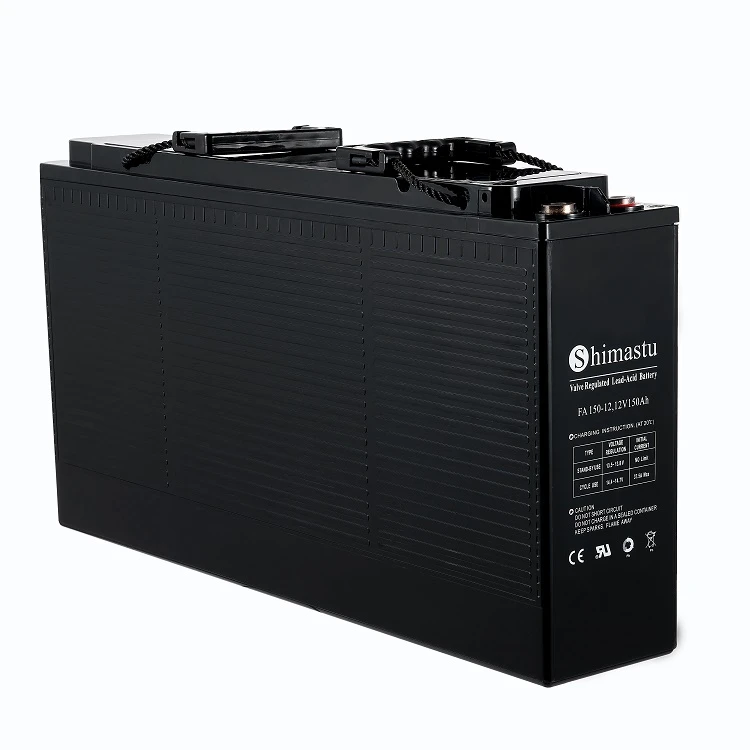

„Shimastu FA“ serijos priekinės prieigos atsarginės baterijos yra specialiai sukurtos telekomunikacijų pramonei, o jų eksploatavimo laikas yra 15 metų. Su priekiniais gnybtais šias baterijas lengva įdiegti ir prižiūrėti. Gnybtų matmenys telpa 19-colių ir 23- colių standartinėje maitinimo spintelėje. |
|||||
|
ELEKTROS SPECIFIKACIJA |
||||||
|
Charakteristikos |

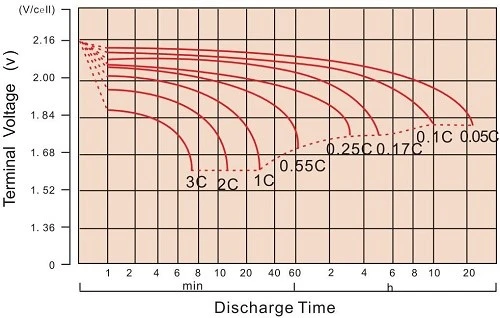

Iškrovos kreivės prie 25 laipsnių (77 laipsnių F) |
|||||
|
Talpa |
20 valandų tarifas (7,95 A) 10 valandų norma (15A) 5 valandų tarifas (25,5 A) 3 valandų tarifas (37,5A) 1 valandos tarifas (82,5 A) |
159 Ah 150 Ah 128 Ah 113 Ah 83 Ah |
|
|||
|
Paveiktas pajėgumas pagal temperatūrą |
45 laipsnių (117).0F） 40 laipsnių (1040F） 25 laipsnių (77).0F） 0 laipsnis （320F） |
105 proc 102 proc 100 procentų 85 proc |
||||
|
Maks. Iškrovimo srovė |
1500A (5 sek.) |
|||||
|
Trumpojo jungimo srovė |
2680A |
|||||
|
Vidinis pasipriešinimas |
Pilnai įkrauta baterija (25 laipsnių, 770F) 4.0mΩ |
|||||
|
Suprojektuotas gyvenimas |
Didesnė arba lygi 15 metų (plaukiojanti) 25 laipsnių kampu (770F ) |
|||||
|
Pastovi įtampa Įkrauti |
Ciklas |
Pradinė įkrovimo srovė mažesnė nei 38A Įtampa 14,1–14,4 V 25 laipsnių kampu (770F ) Temperatūros koeficientas –30mV/laipsnis |
||||
|
Budėjimo režimas |
Pradinė įkrovimo srovė neribojama Įtampa 13,5–13,8 V 25 laipsnių kampu (770F ) Temperatūros koeficientas –20mV/laipsnis |
|||||
|
NUOLATINĖS SROVĖS IŠKROVIMO REITINGAS A@25 laipsnis |
|||||||||
|
FV/TIME |
10MIN |
15MIN |
30min |
1 HR |
3 HR |
5 val. |
8 HR |
10 val |
20 val |
|
1.60V |
350.7 |
273.3 |
163.0 |
93.0 |
42.5 |
28.4 |
19.1 |
15.9 |
8.25 |
|
1.65V |
331.5 |
261.2 |
156.5 |
89.5 |
41.1 |
27.6 |
18.8 |
15.7 |
8.18 |
|
1.70V |
305.1 |
244.5 |
149.6 |
86.1 |
40.0 |
26.9 |
18.5 |
15.4 |
8.05 |
|
1.75V |
279.2 |
227.6 |
143.1 |
82.5 |
38.8 |
26.2 |
18.3 |
15.2 |
7.95 |
|
1.80V |
252.8 |
210.4 |
136.8 |
79.5 |
37.5 |
25.5 |
18.0 |
15.0 |
7.86 |
|
NUOLATINĖS MAITINĖS IŠKROVIMO VERTINIMAS vatas, 25 laipsniai |
|||||||||
|
FV/TIME |
10MIN |
15MIN |
30min |
1 HR |
3 HR |
5 val. |
8 HR |
10 val |
20 val |
|
1.60V |
596.1 |
477.6 |
296.2 |
174.9 |
81.0 |
54.8 |
37.5 |
31.3 |
16.1 |
|
1.65V |
574.2 |
463.4 |
287.5 |
169.2 |
78.9 |
53.4 |
36.9 |
30.7 |
16.0 |
|
1.70V |
538.2 |
440.7 |
277.4 |
163.7 |
77.0 |
52.2 |
36.3 |
30.3 |
15.8 |
|
1.75V |
501.7 |
416.1 |
267.8 |
157.8 |
75.1 |
51.1 |
35.9 |
30.0 |
15.7 |
|
1.80V |
461.9 |
389.5 |
258.8 |
153.0 |
72.8 |
49.8 |
35.5 |
29.5 |
15.6 |
