FIZINĖ SPECIFIKACIJA |
||||||
|
Nominali įtampa Nominali talpa (10 HR) |
12V 200 Ah |
|
||||
|
Matmenys |
Ilgis Plotis Konteinerio aukštis Bendras ūgis |
522 ± 2 mm (20,55 colio) 240±2 mm (9,45 colio) 219 ± 2 mm (8,62 colio) 223 ± 2 mm (8,78 colio) |
||||
|
Svoris |
apytiksliai 61,2 kg (134,92 svaro) |
|||||
|
Standartinis terminalas |
Varžto ir veržlės gnybtas Varžto tipas: M8 |
|||||
|
|

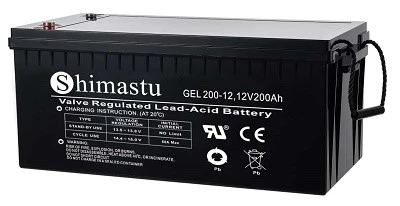

„Shimastu Gel“ serijos gelio baterijos gaminamos su specialiais separatoriais ir silikageliu, imobilizuojančiu elektrolitą akumuliatoriaus viduje, puikiai tinka dažnam cikliniam giluminiam iškrovimui arba budėjimo režimui atšiaurioje aplinkoje ir turi ilgą tarnavimo laiką. Funkcijos: 1. Specialus poliarinės plokštės dizainas, užtikrinantis suprojektuotą plaukiojančio įkrovimo tarnavimo laiką 15 metų 25 laipsnių kampu (770F ) 2. Išlygintas srovės pasiskirstymas, aktyvioji medžiaga nėra lengva nukristi 3. Didelis dujų rekombinacijos efektyvumas 4. Geras gilaus iškrovimo atsparumas 5. Elektrolite nėra delaminacijos reiškinių 6. Pagaminta su dideliu poringumu |
|||||
|
ELEKTROS SPECIFIKACIJA |
||||||
|
Charakteristikos |

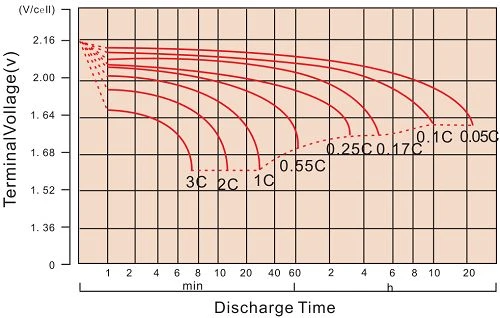

Iškrovos kreivės prie 25 laipsnių (77 laipsnių F) |
|||||
|
Talpa |
10 valandų norma (20A) 5 valandų tarifas (34A) 3 valandų tarifas (50A) 1 valandos norma (120A) |
200 Ah 170 Ah 150 Ah 120 Ah |
|
|||
|
Paveiktas pajėgumas pagal temperatūrą |
40 laipsnių (1040F） 25 laipsnių (77).0F） 0 laipsnis （320F） |
102 proc 100 procentų 85 proc |
||||
|
Maksimali iškrovimo srovė |
2000A (5 sek.) |
|||||
|
Trumpojo jungimo srovė |
3430A |
|||||
|
Vidinis pasipriešinimas |
Pilnai įkrauta baterija (25 laipsnių, 770F) 4mΩ |
|||||
|
Pastovi įtampa Įkrauti |
Ciklas |
Pradinė įkrovimo srovė mažesnė nei 50A Įtampa 14,1–14,4 V 25 laipsnių kampu (770F ) Temperatūros koeficientas –30mV/laipsnis |
||||
|
Budėjimo režimas |
Pradinė įkrovimo srovė neribojama Įtampa 13,5–13,8 V 25 laipsnių kampu (770F ) Temperatūros koeficientas –20mV/laipsnis |
|||||
|
NUOLATINĖS SROVĖS IŠKROVIMO REITINGAS A@25 laipsnis |
|||||||||
|
FV/TIME |
10MIN |
15MIN |
30min |
1 HR |
3 HR |
5 val. |
8 HR |
10 val |
20 val |
|
1.60V |
477.1 |
352.1 |
216.7 |
124.0 |
56.6 |
37.9 |
25.4 |
21.2 |
11.0 |
|
1.65V |
438.7 |
336.6 |
208.0 |
119.3 |
54.8 |
36.8 |
25.1 |
20.9 |
10.9 |
|
1.70V |
404.0 |
315.3 |
198.9 |
114.8 |
53.3 |
35.9 |
24.7 |
20.5 |
10.7 |
|
1.75V |
369.8 |
293.6 |
190.0 |
110.0 |
51.7 |
35.0 |
24.4 |
20.3 |
10.6 |
|
1.80V |
334.8 |
271.0 |
181.8 |
106.1 |
50.0 |
34.0 |
24.0 |
20.0 |
10.5 |
|
NUOLATINĖS MAITINĖS IŠKROVIMO VERTINIMAS vatas, 25 laipsniai |
|||||||||
|
FV/TIME |
10MIN |
15MIN |
30min |
1 HR |
3 HR |
5 val. |
8 HR |
10 val |
20 val |
|
1.60V |
789.4 |
615.7 |
397.7 |
233.2 |
108.0 |
73.1 |
50.0 |
41.8 |
21.7 |
|
1.65V |
760.4 |
597.3 |
385.7 |
225.6 |
105.2 |
71.2 |
49.1 |
41.1 |
21.4 |
|
1.70V |
712.9 |
567.7 |
372.4 |
218.3 |
102.7 |
69.6 |
48.5 |
40.6 |
21.1 |
|
1.75V |
664.3 |
536.3 |
359.7 |
210.5 |
100.2 |
68.1 |
47.9 |
40.0 |
21.0 |
|
1.80V |
611.7 |
502.2 |
347.2 |
204.0 |
97.1 |
66.5 |
47.3 |
39.3 |
20.8 |
